首頁 » 邁動產品 » 傳動輪 » 美標皮帶輪

產品介紹Product

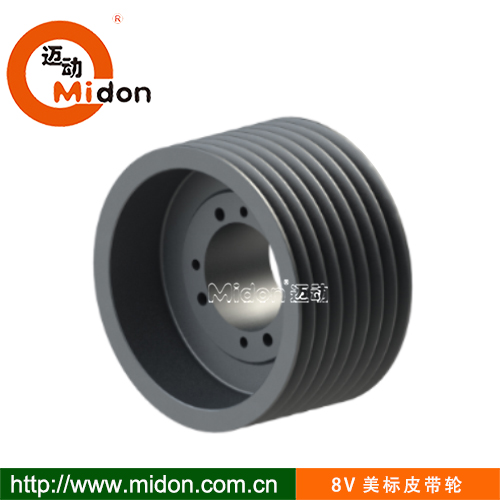

產品名稱：: 8V美標QD錐套皮帶輪,8V美標錐套皮帶輪, 8V皮帶輪，美標皮帶輪，錐套美標皮帶輪，邁動工業美標皮帶輪，精工研造，值得信任

產品特性：: 8V美標QD錐套皮帶輪,8V美標錐套皮帶輪, 8V皮帶輪，美標皮帶輪，錐套美標皮帶輪，邁動工業美標皮帶輪，精工研造，值得信任

品牌：: 邁動工業

材質：

表面：

壽命：

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

8V美標QD錐套皮帶輪,8V美標錐套皮帶輪, 8V皮帶輪，美標皮帶輪，錐套美標皮帶輪，邁動工業美標皮帶輪，精工研造，值得信任

邁動工業-美標錐套皮帶輪，是一種通過軸向脹緊設計，加大軸向力矩延伸，向法蘭和螺絲徑向過度倍增力矩傳遞的一種高效輪軸傳動方式，

既有軸向也徑向復合交溶無隙精準傳力，它實現遠距傳動和配合調速增減的變化，為其核心特性，是輪系傳動中比較完美的產品。

一、美標QD錐套皮帶輪核心特性：

1.自對中功能：錐套與軸的接觸面為錐形，安裝時通過軸向壓緊產生均勻的徑向夾緊力，自動實現軸與輪轂的精準對中，減少偏心振動。

2.無鍵連接：無需鍵槽，避免鍵槽加工誤差導致的應力集中問題，延長軸的使用壽命。

3.高承載能力：錐面摩擦力傳遞扭矩，適合高轉速、重載工況。

二、邁動工業美標QD錐套皮帶輪主要優點：

1.快速裝拆：通過擰緊或松開錐套上的螺栓即可完成安裝或拆卸，無需專用工具，維護效率高。

2.高傳動效率：皮帶槽設計優化了皮帶接觸面積，減少打滑，傳動效率可達95%以上。

3. 通用性強：適配多種軸徑：同一QD錐套可適配不同軸徑（通過更換錐套內襯或調整規格），減少備件種類。

4.維護便捷：免拆卸更換皮帶，QD結構允許直接松開錐套螺栓后移動皮帶輪，無需拆卸整個傳動系統即可更換皮帶。

三、常應用設備行業：

重工業領域：如礦山機械、風機、泵類等重載設備，自動化產線：需頻繁維護的輸送帶、傳動系統。農業機械：聯合收割機、拖拉機等振動較大的設備。

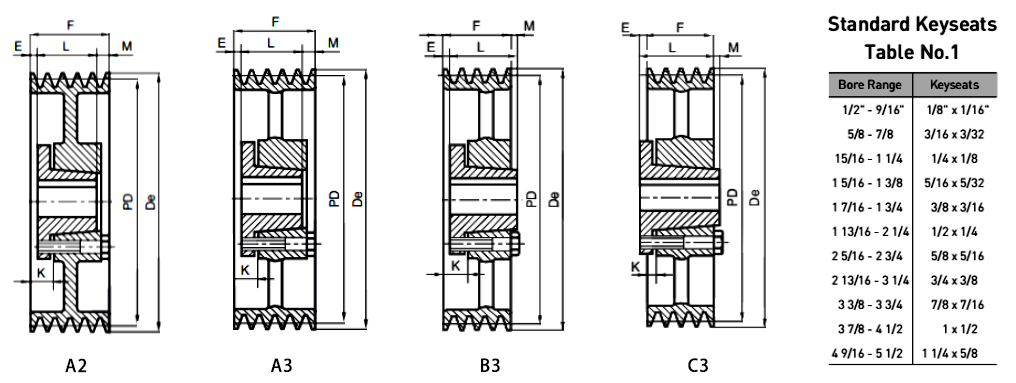

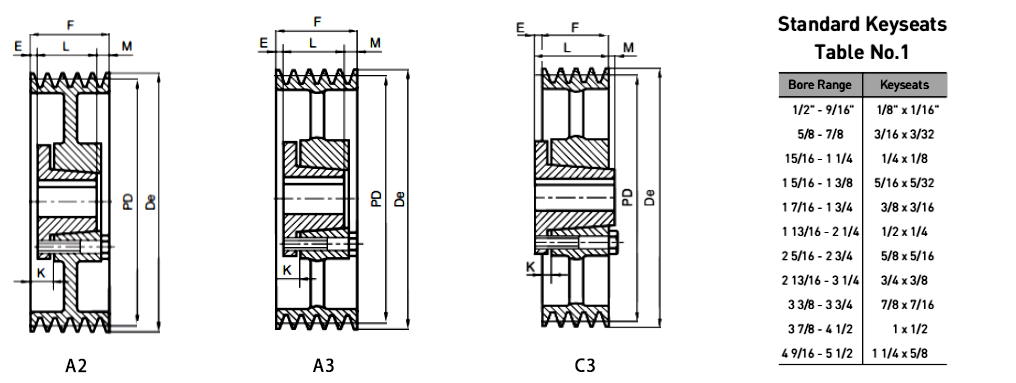

8V-4槽，美標QD套皮帶輪

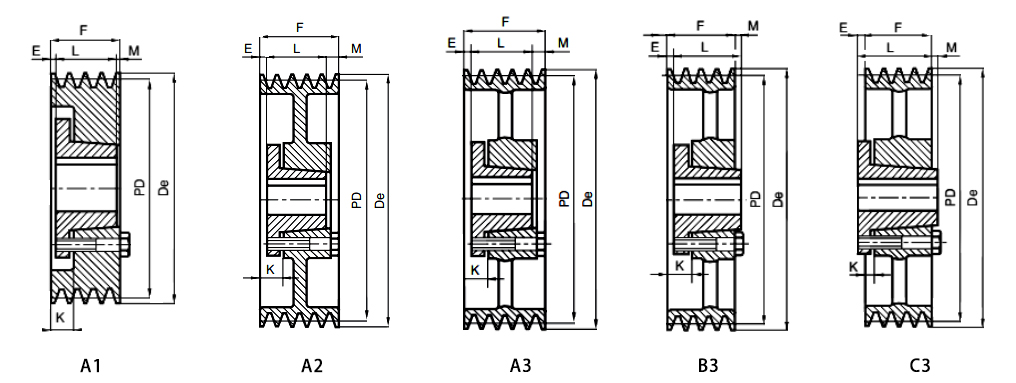

4槽 Groove F=4 7/8"	外徑 De	節徑 Dp	最大孔徑 Bush Max Bore	QD錐套 Bush	圖例 Type	轂徑 Db	左邊距 E	空邊矩 K	總厚 L	右邊距 M	重量 WT Less Bush
型號 SHEAVE	外徑 De	節徑 Dp	最大孔徑 Bush Max Bore	QD錐套 Bush	圖例 Type	轂徑 Db	左邊距 E	空邊矩 K	總厚 L	右邊距 M	重量 WT Less Bush
4-8V1320-F	13.20	13.00	3 15/16	F	A2	7	3/16	1 3/16	3 5/8	1 1/16	66
4-8V1400-F	14.00	13.80	3 15/16	F	A2	7	3/16	1 3/16	3 5/8	1 1/16	70
4-8V1500-F	15.00	14.80	3 15/16	F	A2	7	3/16	1 3/16	3 5/8	1 1/16	74
4-8V1600-F	16.00	15.80	3 15/16	F	A2	7	3/16	1 3/16	3 5/8	1 1/16	82
4-8V1700-F	17.00	16.80	3 15/16	F	A3	7	3/16	1 3/16	3 5/8	1 1/16	94
4-8V1800-F	18.00	17.80	3 15/16	F	A3	7	3/16	1 3/16	3 5/8	1 1/16	99
4-8V1900-F	19.00	18.80	3 15/16	F	A3	7	3/16	1 3/16	3 5/8	1 1/16	105
4-8V2000-J	20.00	19.80	4 1/2	J	A3	7 3/4	1/4	1 7/16	4 1/2	1/8	141
4-8V2120-J	21.20	21.00	4 1/2	J	A3	7 3/4	1/4	1 7/16	4 1/2	1/8	150
4-8V2240-J	22.40	22.20	4 1/2	J	A3	7 3/4	1/4	1 7/16	4 1/2	1/8	177
4-8V2480-M	24.80	24.60	5 1/2	M	C3	9 1/2	5/8	13/16	6 3/4	1 1/4	223
4-8V3000-M	30.00	29.80	5 1/2	M	C3	9 1/2	5/8	13/16	6 3/4	1 1/4	285
4-8V3550-M	35.50	35.30	5 1/2	M	C3	9 1/2	5/8	13/16	6 3/4	1 1/4	305
4-8V4000M	40.00	39.80	5 1/2	M	C3	9 1/2	5/8	13/16	6 3/4	1 1/4	355
4-8V4450-M	44.50	44.30	5 1/2	M	C3	9 1/2	5/8	13/16	6 3/4	1 1/4	369
4-8V5300-M	53.00	52.80	5 1/2	M	C3	9 1/2	3/8	13/16	6 3/4	1 1/4	47

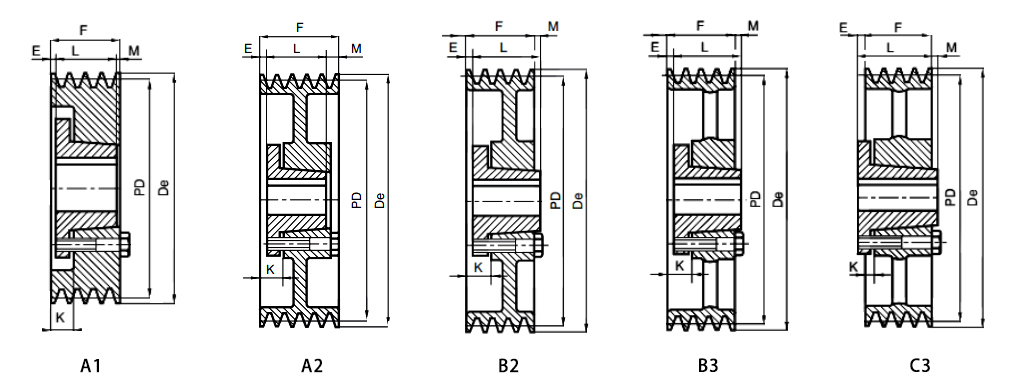

8V-5槽，美標QD套皮帶輪

5槽 Groove F=6"	外徑 De	節徑 Dp	最大孔徑 Bush Max Bore	QD錐套 Bush	圖例 Type	轂徑 Db	左邊距 E	空邊矩 K	總厚 L	右邊距 M	重量 WT Less Bush
型號 SHEAVE	外徑 De	節徑 Dp	最大孔徑 Bush Max Bore	QD錐套 Bush	圖例 Type	轂徑 Db	左邊距 E	空邊矩 K	總厚 L	右邊距 M	重量 WT Less Bush
5-8V1320-F	13.20	13.00	3 15/16	F	A2	7	1 5/16	2 5/16	3 5/8	1 1/16	75
5-8V1400-F	14.00	13.80	3 15/16	F	A2	7	1 5/16	2 5/16	3 5/8	1 1/16	78
5-8V1500-F	15.00	14.80	3 15/16	F	A2	7	1 5/16	2 5/16	3 5/8	1 1/16	94
5-8V1600-F	16.00	15.80	3 15/16	F	A2	7	1 5/16	2 5/16	3 5/8	1 1/16	101
5-8V1700-J	17.00	16.80	4 1/2	J	A3	7 3/4	13/16	2	4 1/2	11/16	111
5-8V1800-J	18.00	17.80	4 1/2	J	A3	7 3/4	13/16	2	4 1/2	11/16	130
5-8V1900-J	19.00	18.80	4 1/2	J	A3	7 3/4	13/16	2	4 1/2	11/16	135
5-8V2000-J	20.00	19.80	4 1/2	J	A3	7 3/4	13/16	2	4 1/2	11/16	152
5-8V2120-J	21.20	21.00	4 1/2	J	A3	7 3/4	13/16	2	4 1/2	11/16	183
5-8V2240-M	22.40	22.20	5 1/2	M	B3	9 1/2	1/2	1 15/16	6 3/4	1 1/4	223
5-8V2480-M	24.80	24.60	5 1/2	M	B3	9 1/2	1/2	1 15/16	6 3/4	1 1/4	254
5-8V3000-M	30.00	29.80	5 1/2	M	B3	9 1/2	1/2	1 15/16	6 3/4	1 1/4	294
5-8V3550-M	35.50	35.30	5 1/2	M	B3	9 1/2	1/2	1 15/16	6 3/4	1 1/4	325
5-8V4000M	40.00	39.80	5 1/2	M	B3	9 1/2	1/2	1 15/16	6 3/4	1 1/4	430
5-8V4450-M	44.50	44.30	6	N	C3	10 1/2	13/16	15/16	8 1/8	15/16	485
5-8V5300-M	53.00	52.80	6	N	C3	10 1/2	13/16	15/16	8 1/8	15/16	672

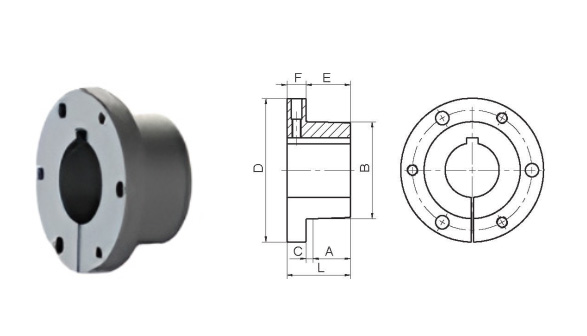

邁動工業-QD錐套參數

QD套
型號
Bushing

內孔
Bore Range

尺寸
Dimensions

有頭螺絲
Capscrews

扭力Torque
Capacity
Ln-Lbs

扳手
扭矩
Wrench
TorqueFt
Lbs

重量Average
Weight
Lbs

外徑
D

總長
L

錐度長
A

小錐徑
B

平臺
C

套根長
E

法蘭厚度
F

螺絲數量
No

螺絲規格
Size

螺栓圓
Bolt Circle

1/2-1 1/4

1/2

1.375

3/16

11/16

5/16

10-24x1

1 21/32

1000

0.4

1/2-1 5/8

2 11/16

1 5/16

21/32

1.871

7/32

7/8

7/16

1/4-20x1 3/8

2 1/4

3500

SDS

1/2-2

3 1/8

1 5/16

21/32

2.1875

7/32

7/8

7/16

1/4-20x1 3/8

2 11/16

5000

1.3

SDS

1/2-2

3 1/8

1 13/16

1 5/32

2.1875

7/32

1 3/8

7/16

1/4-20x1 7/8

2 11/16

5000

1.6

1/2-2 5/8

3 7/8

1 15/16

1 5/32

2.8125

7/32

1 3/8

9/16

5/16-18x2

3 5/16

7000

3.5

1/2-2 15/16

4 5/8

2 1/16

1 7/32

3.125

7/32

1 7/16

5/8

3/8-16x2

3 7/8

11000

4.8

7/8-3 1/2

2 3/4

1 19/32

3.834

9/32

1 7/8

7/8

1/2-13x2 3/4

20000

1-4

6 5/8

3 5/8

2 13/32

4.4375

11/32

2 3/4

7/8

9/16-12x3 5/8

5 5/8

30000

15.4

1 1/2-4 1/2

7 1/4

4 5/8

3 3/16

5.1484

5/16

3 1/2

1 1/8

5/8-11x4 1/2

6 1/4

45000

135

25.3

2-5 1/2

6 3/4

5 1/8

6.5

3/8

5 1/2

1 1/4

3/4-10x6 3/4

7 7/8

85000

225

2 7/16-5 7/8

8 1/8

6 3/16

7/16

6 5/8

1 1/2

7/8-9x8

8 1/2

150000

300

2 15/16-7

11 3/4

9 3/8

7 1/8

8.25

1/2

7 5/8

1 3/4

1-8x9 1/2

250000

450

122

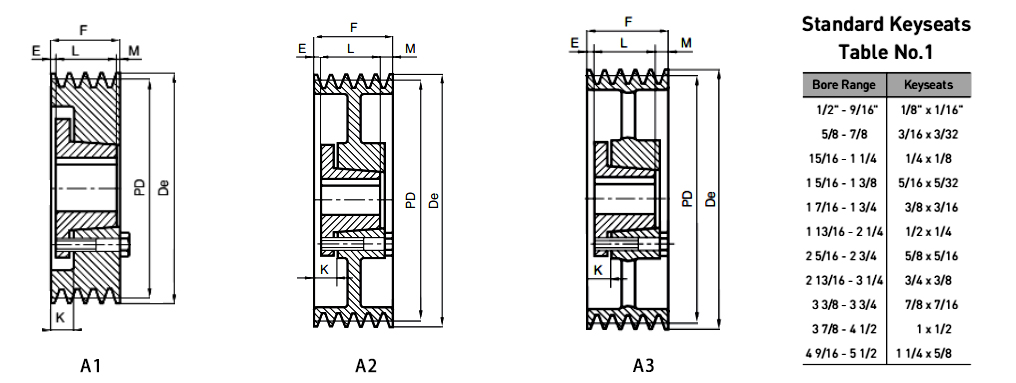

8V-6槽，美標QD套皮帶輪

6槽 Groove F=7 1/8"	外徑 De	節徑 Dp	最大孔徑 Bush Max Bore	QD錐套 Bush	圖例 Type	轂徑 Db	左邊距 E	空邊矩 K	總厚 L	右邊距 M	重量 WT Less Bush
型號 SHEAVE	外徑 De	節徑 Dp	最大孔徑 Bush Max Bore	QD錐套 Bush	圖例 Type	轂徑 Db	左邊距 E	空邊矩 K	總厚 L	右邊距 M	重量 WT Less Bush
6-8V1320-F	13.20	13.00	3 15/16	F	A1	—	1 5/16	2 5/16	3 5/8	2 3/16	94
6-8V1400-F	14.00	13.80	3 15/16	F	A1	—	1 5/16	2 5/16	3 5/8	2 3/16	108
6-8V1500-J	15.00	14.80	4 1/2	J	A1	—	1 3/8	2 9/16	4 1/2	1 1/4	138
6-8V1600-J	16.00	15.80	4 1/2	J	A1	—	1 3/8	2 9/16	4 1/2	1 1/4	142
6-8V1700-J	17.00	16.80	4 1/2	J	A2	7 3/4	1 3/8	2 9/16	4 1/2	1 1/4	144
6-8V1800-J	18.00	17.80	4 1/2	J	A2	7 3/4	1 3/8	2 9/16	4 1/2	1 1/4	160
6-8V1900-J	19.00	18.80	4 1/2	J	A2	7 3/4	1 3/8	2 9/16	4 1/2	1 1/4	172
6-8V2000-M	20.00	19.80	5 1/2	M	B2	9 1/2	1 1/2	2 15/16	6 3/4	1 1/8	204
6-8V2120-M	21.20	21.00	5 1/2	M	B2	9 1/2	1 1/2	2 15/16	6 3/4	1 1/8	226
6-8V2240-M	22.40	22.20	5 1/2	M	B3	9 1/2	1 1/2	2 15/16	6 3/4	1 1/8	235
6-8V2480-M	24.80	24.60	5 1/2	M	B3	9 1/2	1/2	1 15/16	6 3/4	1/8	246
6-8V3000-M	30.00	29.80	5 1/2	M	B3	9 1/2	1/2	1 15/16	6 3/4	1/8	306
6-8V3550-N	35.50	35.30	6	N	C3	10 1/2	5/8	1 1/8	8 1/8	3/8	466
6-8V4000-N	40.00	39.80	6	N	C3	10 1/2	5/8	1 1/8	8 1/8	3/8	548
6-8V4450-N	44.50	44.30	6	N	C3	10 1/2	5/8	1 1/8	8 1/8	3/8	590
6-8V5300-N	53.00	52.80	6	N	C3	10 1/2	5/8	1 1/8	8 1/8	3/8	658
6-8V6300-P	63.00	62.80	6 3/4	P	C3	12 1/4	—	2	9 3/8	1 7/8	860
6-8V7100-P	71.00	70.80	6 3/4	P	C3	12 1/4	5/8	2 5/8	9 3/8	2 1/2	1272

8V-8槽，美標QD套皮帶輪

8槽 Groove F=9 3/8"	外徑 De	節徑 Dp	最大孔徑 Bush Max Bore	QD錐套 Bush	圖例 Type	轂徑 Db	左邊距 E	空邊矩 K	總厚 L	右邊距 M	重量 WT Less Bush
型號 SHEAVE	外徑 De	節徑 Dp	最大孔徑 Bush Max Bore	QD錐套 Bush	圖例 Type	轂徑 Db	左邊距 E	空邊矩 K	總厚 L	右邊距 M	重量 WT Less Bush
8-8V1320-J	13.20	13.00	4 1/2	J	A1	—	2 3/8	3 9/16	4 1/2	2 1/2	118
8-8V1400-J	14.00	13.80	4 1/2	J	A1	—	2 3/8	3 9/16	4 1/2	2 1/2	131
8-8V1500-J	15.00	14.80	4 1/2	J	A1	—	2 3/8	3 9/16	4 1/2	2 1/2	151
8-8V1600-J	16.00	15.80	4 1/2	J	A1	—	2 3/8	3 9/16	4 1/2	2 1/2	155
8-8V1700-M	17.00	16.80	5 1/2	M	A2	9 1/2	2 1/2	3 15/16	6 3/4	1/8	188
8-8V1800-M	18.00	17.80	5 1/2	M	A2	9 1/2	2 1/2	3 15/16	7 3/4	1/8	202
8-8V1900-M	19.00	18.80	5 1/2	M	A2	9 1/2	2 1/2	3 15/16	8 3/4	1/8	221
8-8V2000-M	20.00	19.80	5 1/2	M	A2	9 1/2	2 1/2	3 15/16	9 3/4	1/8	236
8-8V2120-M	21.20	21.00	5 1/2	M	A2	9 1/2	2 1/2	3 15/16	10 3/4	1/8	267
8-8V2240-M	22.40	22.20	5 1/2	M	A3	9 1/2	2 1/2	3 15/16	6 3/4	1/8	284
8-8V2480-M	24.80	24.60	6	N	A3	10 1/2	1/2	2 1/4	8 1/8	3/4	418
8-8V3000-N	30.00	29.80	6	N	A3	10 1/2	1/2	2 1/4	8 1/8	3/4	447
8-8V3550-N	35.50	35.30	6	N	A3	10 1/2	1/2	2 1/4	8 1/8	3/4	553
8-8V4000-N	40.00	39.80	6	N	A3	10 1/2	1/2	2 1/4	8 1/8	3/4	648
8-8V4450-P	44.50	44.30	6 3/4	P	B3	12 1/4	5/8	2 5/8	9 3/8	5/8	679
8-8V5300-P	53.00	52.80	6 3/4	P	B3	12 1/4	5/8	2 5/8	9 3/8	5/8	946
8-8V6300-P	63.00	62.80	6 3/4	P	B3	12 1/4	5/8	2 5/8	9 3/8	5/8	1372
8-8V7100-W	71.00	70.80	8 1/2	W	C3	16	7/8	1 3/8	11 3/8	3/4	1680

8V-10槽，美標QD套皮帶輪

10槽 Groove F=11 5/8"	外徑 De	節徑 Dp	最大孔徑 Bush Max Bore	QD錐套 Bush	圖例 Type	轂徑 Db	左邊距 E	空邊矩 K	總厚 L	右邊距 M	重量 WT Less Bush
型號 SHEAVE	外徑 De	節徑 Dp	最大孔徑 Bush Max Bore	QD錐套 Bush	圖例 Type	轂徑 Db	左邊距 E	空邊矩 K	總厚 L	右邊距 M	重量 WT Less Bush
10-8V1320-J	13.20	13.00	4 1/2	J	A1	—	2 3/8	3 9/16	4 1/2	4 3/4	140
10-8V1400-J	14.00	13.80	4 1/2	J	A1	—	2 3/8	3 9/16	4 1/2	4 3/4	152
10-8V1500-M	15.00	14.80	5 1/2	M	A1	—	2 1/2	3 15/16	6 3/4	2 3/8	212
10-8V1600-M	16.00	15.80	5 1/2	M	A1	—	2 1/2	3 15/16	7 3/4	2 3/8	219
10-8V1700-M	17.00	16.80	5 1/2	M	A2	9 1/2	2 1/2	3 15/16	8 3/4	2 3/8	228
10-8V1800-M	18.00	17.80	5 1/2	M	A2	9 1/2	2 1/2	3 15/16	9 3/4	2 3/8	236
10-8V1900-M	19.00	18.80	5 1/2	M	A2	9 1/2	2 1/2	3 15/16	10 3/4	2 3/8	260
10-8V2000-M	20.00	19.80	5 1/2	M	A2	9 1/2	2 1/2	3 15/16	11 3/4	2 3/8	280
10-8V2120-M	21.20	21.00	5 1/2	M	A2	9 1/2	2 1/2	3 15/16	6 3/4	2 3/8	298
10-8V2240-N	22.40	22.20	6	N	A2	10 1/2	1/2	2 1/4	8 1/8	3	366
10-8V2480-N	24.80	24.60	6	N	A2	10 1/2	1/2	2 1/4	8 1/8	3	454
10-8V3000-N	30.00	29.80	6	N	A3	10 1/2	1/2	2 1/4	8 1/8	3	468
10-8V3550-P	35.50	35.30	6 3/4	P	A3	12 1/4	5/8	2 5/8	9 3/8	1 5/8	784
10-8V4000-P	40.00	39.80	6 3/4	P	A3	12 1/4	5/8	2 5/8	9 3/8	1 5/8	826
10-8V4450-P	44.50	44.30	6 3/4	P	A3	12 1/4	5/8	2 5/8	9 3/8	1 5/8	996
10-8V5300-P	53.00	52.80	6 3/4	P	A3	12 1/4	5/8	2 5/8	9 3/8	1/4	1010
10-8V6300-W	63.00	62.80	8 1/2	W	A3	16	5/8	2 7/8	11 3/8	—	1443
10-8V7100-W	71.00	70.80	8 1/2	W	A3	16	5/8	2 7/8	11 3/8	—	1842

8V-12槽，美標QD套皮帶輪

10槽 Groove F=14"	外徑 De	節徑 Dp	最大孔徑 Bush Max Bore	QD錐套 Bush	圖例 Type	轂徑 Db	左邊距 E	空邊矩 K	總厚 L	右邊距 M	重量 WT Less Bush
型號 SHEAVE	外徑 De	節徑 Dp	最大孔徑 Bush Max Bore	QD錐套 Bush	圖例 Type	轂徑 Db	左邊距 E	空邊矩 K	總厚 L	右邊距 M	重量 WT Less Bush
12-8V1320-M	13.20	13.00	5 1/2	M	A1	—	2 1/2	3 15/16	6 3/4	4 5/8	185
12-8V1400-M	14.00	13.80	5 1/2	M	A1	—	2 1/2	3 15/16	6 3/4	4 5/8	211
12-8V1500-M	15.00	14.80	5 1/2	M	A1	—	2 1/2	3 15/16	6 3/4	4 5/8	234
12-8V1600-M	16.00	15.80	5 1/2	M	A1	—	2 1/2	3 15/16	6 3/4	4 5/8	285
12-8V1700-M	17.00	16.80	5 1/2	M	A1	—	2 1/2	3 15/16	6 3/4	4 5/8	324
12-8V1800-M	18.00	17.80	5 1/2	M	A2	—	2 1/2	3 15/16	6 3/4	4 5/8	330
12-8V1900-N	19.00	18.80	6	N	A2	10 1/2	1/2	2 1/4	8 1/8	5 1/4	338
12-8V2000-N	20.00	19.80	6	N	A2	10 1/2	1/2	2 1/4	8 1/8	5 1/4	365
12-8V2120-N	21.20	21.00	6	N	A2	10 1/2	1/2	2 1/4	8 1/8	5 1/4	387
12-8V2240-N	22.40	22.20	6	N	A2	10 1/2	1/2	2 1/4	8 1/8	5 1/4	399
12-8V2480-N	24.80	24.60	6	N	A2	10 1/2	1/2	2 1/4	8 1/8	5 1/4	454
12-8V3000-P	30.00	29.80	6 3/4	P	A3	12 1/2	5/8	2 5/8	9 3/8	3 7/8	605
12-8V3550-P	35.50	35.30	6 3/4	P	A3	12 1/4	5/8	2 5/8	9 3/8	3 7/8	706
12-8V4000-P	40.00	39.80	6 3/4	P	A3	12 1/4	5/8	2 5/8	9 3/8	3 7/8	766
12-8V4450-P	44.50	44.30	6 3/4	P	A3	12 1/4	5/8	2 5/8	9 3/8	3 7/8	910
12-8V5300-W	53.00	52.80	8 1/2	W	A3	16	5/8	2 7/8	11 3/8	2 1/4	1333
12-8V6300-W	63.00	62.80	8 1/2	W	A3	16	5/8	2 7/8	11 3/8	2 1/4	1777
12-8V7100-W	71.00	70.80	8 1/2	W	A3	16	5/8	2 7/8	11 3/8	2 1/4	2002

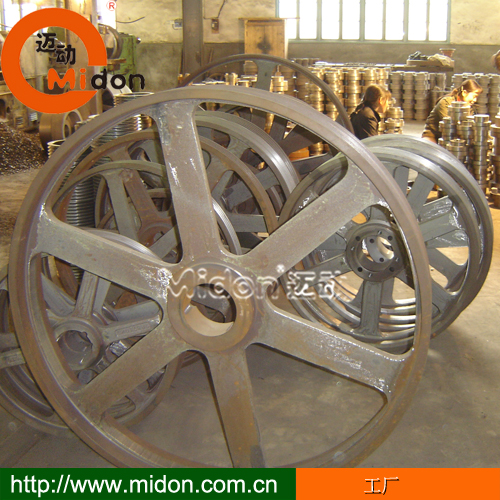

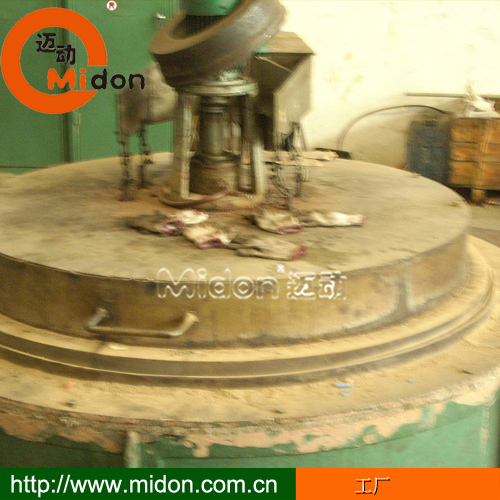

皮帶輪5.jpg 輪廠10.jpg

公司名稱：上海邁動機電設備有限公司

公司地址：上海青浦工業區崧海路98號

郵政編碼：201703

公司電話：021-54422420

公司傳真：021-54422420-801

郵箱：shmidon@126.com

戶名：上海邁動機電設備有限公司

稅號：310112660703692

開戶行：工行上海莘莊支行

賬號：1001140209007024765

電話：021-54422420 54422402

傳真：021-54422420-801

地址：上海莘莊工業園區申富路128號（開票）

地址：上海青浦工業園區崧海路98號（收貨地址）

上海邁動機電設備有限公司提供17%的增值稅發票；

品質100%保證，讓你更放心使用。

服務承諾

客服熱線：021-54422402

日本成人福利-日本成人不卡视频-日本成人tv-日本成年一区久久综合-步兵在线观看-步兵一区二区三区在线观看

全部產品分類

聯軸器
Coupling

傳動輪
Pulley

脹套
Lock

絲桿導軌
ScrewGuide

離合制動器
Clutch

傳動器
Actuators

皮帶
Belt

電機
Motor

軸承
Bearing

產品介紹Product

服務承諾

日本成人福利-日本成人不卡视频-日本成人tv-日本成年一区久久综合-步兵在线观看-步兵一区二区三区在线观看

全部產品分類

聯軸器 Coupling

傳動輪 Pulley

脹套 Lock

絲桿導軌 ScrewGuide

離合制動器 Clutch

傳動器 Actuators

皮帶 Belt

電機 Motor

軸承 Bearing

產品 介紹Product

服務承諾

聯軸器
Coupling

傳動輪
Pulley

脹套
Lock

絲桿導軌
ScrewGuide

離合制動器
Clutch

傳動器
Actuators

皮帶
Belt

電機
Motor

軸承
Bearing

產品介紹Product
