DHM6  邁動工業失電制動器

㈠、主要特征是用手柄手動釋放結構且手柄具有自鎖功能。廣泛用于機床、冶金、化工、建筑、包裝等機械傳動系統中，起定位、斷電保護作用，具有動作靈敏、制動速度快的特點。

㈡、制動器在下列條件下能可靠工作：

1、制動器安裝地點海拔不超過2000m；

2、周圍環境溫度-5℃—+40℃；

3、周圍介質中無爆炸危險，且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；

4、制動器線圈電壓波動不超過+5%和―15%額定電壓；

5、在干式條件下工作

㈢、安裝：

1、安裝時制動器必須清洗干凈，摩擦面和制動器內部不得有油污和塵埃；

2、齒輪套不允許有軸向竄動。

DHM6 邁動工業失電制動器，具體參數如下，電壓從DC24V-DC180V。扭力最大可以做到450N.M,

邁動工業-電磁失電制動器

（DHM6）系列，也類同BN系列

使用說明書

一、邁動工業-失電制動器-用途：

DHM6系列，BN系列，電磁安全制動器為通電吸合釋放，斷電彈簧施壓制動的摩擦式制動器。它主要與Y系列電動機配套成一種新型YEJ系列電磁制動器三相異步電動機。廣泛用于建筑、冶金、食品、化工、包裝、機床等機械系統中，實現快速停車和準確定位、及斷電安全制動。

該系列制動器具有結構緊湊，易安裝、噪音低、頻率高、壽命長、制動可靠等優點，是一種理想的工業自動化控制執行元件。結構和扭矩大小可客戶需求做設計。

二、邁動工業-失電制動器工作條件：

該系列制動器在以下條件可靠工作：

環境溫度–15℃～+40℃

海拔高度不超過1000m

周圍空氣相對溫度不大于90%

周圍介質中，無足以腐蝕金屬和破壞絕緣的氣體與塵埃

工作電壓波動范圍﹣15%～+10%額定工作電壓

工作制S₁

線圈絕緣有B級、F級和H級。

三、邁動工業-失電制動器-結構工作原理：

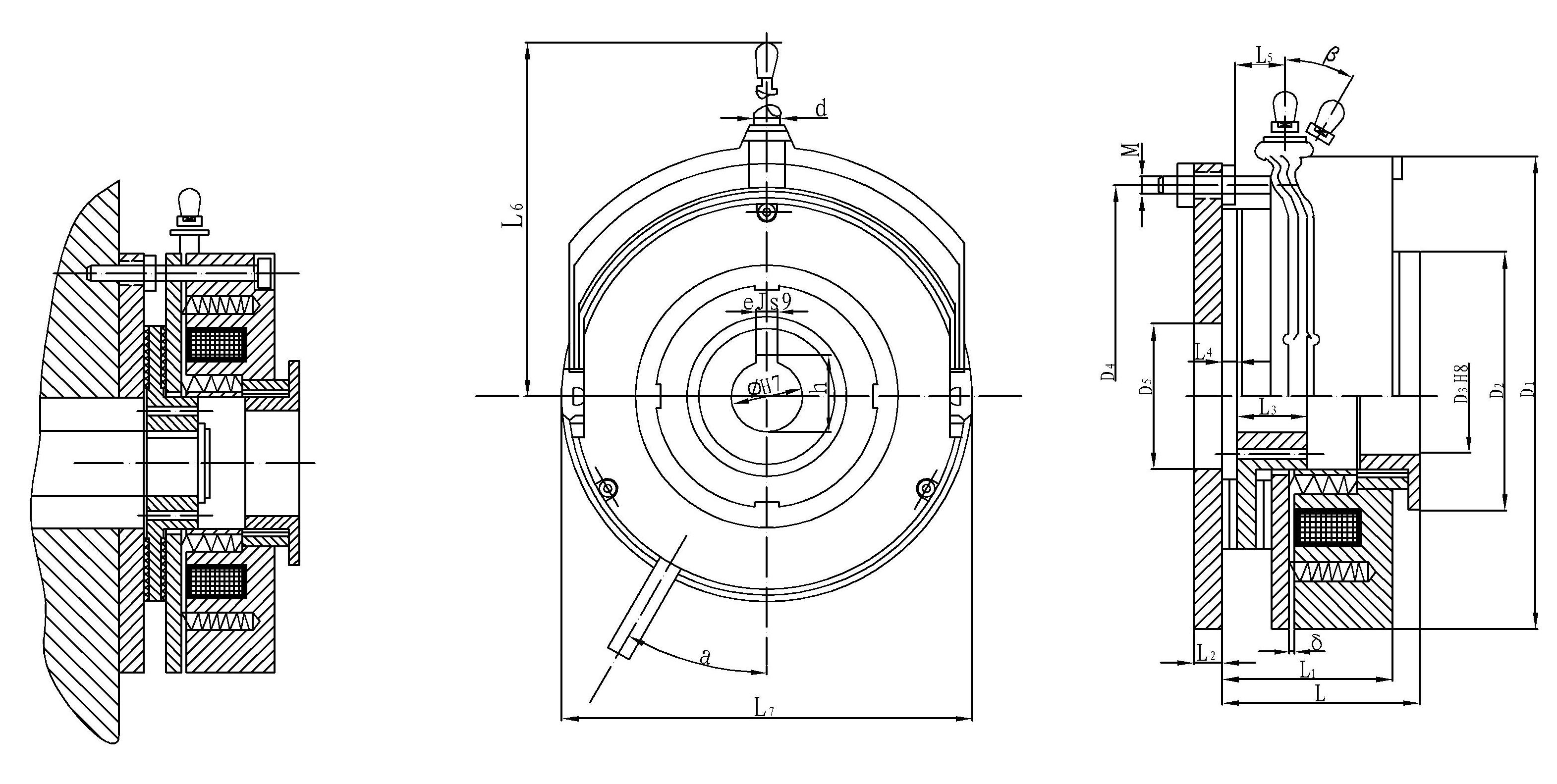

制動器由磁軛、線圈、彈簧、銜鐵、制動盤、齒輪套、手動釋放裝置、空心螺栓、安裝螺釘?shù)冉M成。制動器安裝在電機后端蓋上調整安裝螺釘?shù)揭?guī)定氣隙值（氣隙應均勻）。齒輪套固定與軸上，制動盤與齒輪套滑配。當制動器線圈在通電時，制動器銜鐵克服彈簧壓力被吸向磁軛，使制動盤完全松開處自由狀態。當線圈斷電時，銜鐵因磁場消失而被彈簧推出，使銜鐵、制動盤、電機端蓋三者產生摩擦而迅速停止，手動釋放裝置是在設備安裝調整和維護時用的，扳動手動裝置或擰緊釋放螺釘，可使制動盤在未通電情況下處自由狀態。

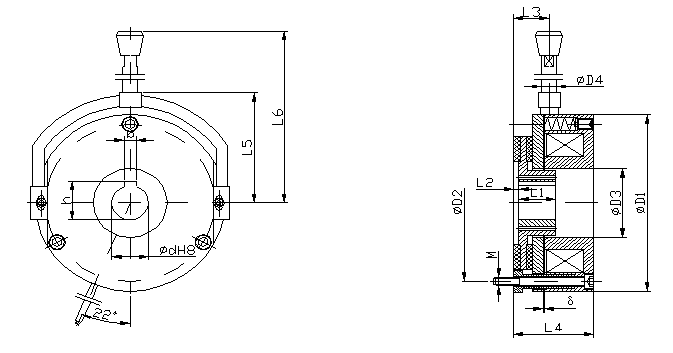

四、邁動工業失電制動器-主要性能參數:

形號匯同對比

五、邁動工業失電制動器-安裝與調整：

5.1安裝前檢查：電機軸與電機端蓋垂直跳動不超過0.15為宜，安裝齒輪套處軸的直徑公差一般以h6即軸與齒輪套配合不宜過緊或過松。

5.2制動器的裝配，首先將齒輪套固定與電機軸上，用擋圈定位。然后將制動盤安裝于齒輪套上靈活移動。再裝上磁軛組件用安裝螺釘穿過空心螺栓固定于電機端蓋上，氣隙調整到規定值后，將空心螺栓反鎖，使制動器磁軛組件與電機端蓋成一體。

5.3工作氣隙的調整：按規定氣隙選擇好適當?shù)娜撸瑢⑷卟迦胫苿悠縻曡F和磁軛組件間均勻調整安裝螺釘，反復調二次，使氣隙符合要求，且四周間隙均勻，然后反向鎖緊空心螺栓，使磁軛組件與電機端蓋連成一體，這樣磁軛組件在制動器工作時不至于松動。這時塞尺應能在銜鐵與磁軛間自由抽出為宜。

5.4手動釋放與力矩的調整：

5.4.1手動釋放：用于設備安裝、調試時盤車或調節軸的位置。制動器的規格在06～18之間的采用手柄式釋放或螺釘式釋放即向組件風葉方向板動手柄即可解除制動；規格在20～30之間的采用螺釘式釋放，擰緊螺釘控銜鐵，即可解除制動，但用戶應注意設備正常使用時應將螺釘橇掉，以防制動器銜鐵被拉著，不能正常工作。

5.4.2調整彈簧可改變制動器力矩，調整時應注意彈簧力的均勻性，否則影響制動器的性能，一般情況下，出廠時彈簧力已調整至所規定制動扭矩定值。

六、基本控制線路：

6.1制動器線圈電壓為96V，180V。

6.2本廠專為制動器設計有普通整流電源ZS和快制動整流電源KZS型，具有體積小，直接裝于電機接線盒內，具有輸入、輸出保護電路，性能可靠，外形尺寸、接線方法見圖。

KZS快制動整流電源無需經過交流接觸器常開觸點，直接實現快制且接線方便。

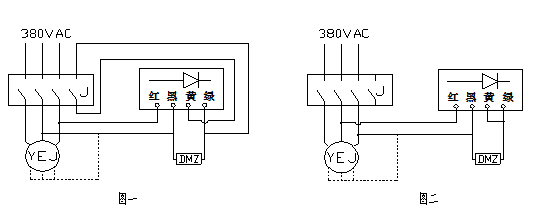

ZS型整流接線法

注：J為交流接觸器常開觸點；YEJ為制動電機；DMZ代表電磁制動器。圖一為快速制動接線方式；圖二為較慢制動接線方式。

KZS型整流接線法

6.3用戶可根據自己的情況選擇適當?shù)恼麟娫囱b置。

6.4用戶注意：變頻電機接線盒中的交流電源不可作為制動器整流電源裝置的輸入電源，請用戶單獨引入交流220V、 50HZ或380V、50HZ電源，接法同上。否則因其它接線方法造成損失用戶自己承擔。

七、維護保養：

7.1制動器安裝前應清除雜物油污，該制動器屬干式摩擦，必須在無油情況下工作，以免影響制動力矩。

7.2制動盤初次使用前一定要檢查銜鐵和磁軛組件間的工作氣隙是否符合規定，不符合應重新調整。

7.3制動盤摩擦片屬易損件，視使用頻率，一般三個月左右檢查一次工作氣隙δmax，應重新調整工作氣隙至規定值。當摩擦片磨損到極限了，應予以更換。

7.4常見故障及處理方法：
