MD7系列 邁動（平行式）伺服聯軸器主要分：1、MD7-G(固定式）、MD7-J(夾緊式）、MD7-GK(固定+鍵槽式）。2、成型一體，0回轉間隙，高轉速，小慣量，高靈敏度。彈性作用補償能力好，可滿足角向、軸向和徑向偏差。3、產品廣泛應用于冶金，石油，礦山，紡織，印刷，建材，化工等行業。

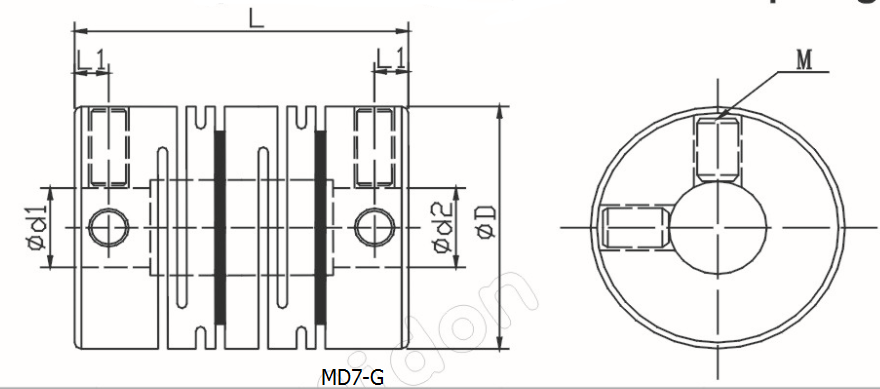

| MD7系列 邁動（平行式）伺服聯軸器 | ||||||||||||||||
| 型號 Model | d1/d2 | D
| L | L1 | F | M | 擰緊力矩 | 額定扭矩 | 最大扭矩 | 最高轉速 | 慣性力矩 | 靜態扭矩剛性 | 徑向偏差 | 角向偏差 | 軸向偏差 | 重量 |
| MD7-G12 | 3~5 | 12 | 19 | 2.5 | 2.5M | 0.5 | 0.5 | 1 | 30000 | 7.6×10-8 | 33 | 0.1 | 1.5 | ±0.3 | 4 | |
| MD7-G16 | 4~7 | 16 | 23 | 3 | 3M | 0.7 | 0.8 | 1.6 | 22000 | 3.2×10-7 | 46 | 0.1 | 1.5 | ±0.3 | 8 | |
| MD7-G20 | 5~10 | 20 | 26 | 3 | 3M | 0.7 | 1.1 | 2.2 | 18000 | 8.8×10-6 | 115 | 0.1 | 1.5 | ±0.3 | 16 | |
| MD7-G25 | 8~12 | 25 | 31 | 4 | 4M | 1.7 | 1.4 | 2.8 | 14000 | 2.5×10-6 | 165 | 0.15 | 1.5 | ±0.3 | 28 | |
| MD7-G32 | 10~14 | 32 | 41 | 6 | 4M | 1.7 | 2.8 | 5.6 | 10000 | 9.6×10-6 | 270 | 0.15 | 1.5 | ±0.4 | 62 | |
| MD7-G40 | 10~18 | 40 | 56 | 8.5 | 5M | 4 | 6.3 | 12.6 | 9400 | 3.2×10-5 | 345 | 0.2 | 1.5 | ±0.4 | 134 | |
| MD7-G50 | 12~20 | 50 | 71 | 11 | 6M | 7 | 11 | 22 | 7600 | 9×10-5 | 580 | 0.2 | 1.5 | ±0.4 | 266 | |
| MD7-G63 | 14~24 | 63 | 90 | 13 | 8M | 15 | 22 | 44 | 6000 | 3.1×10-4 | 830 | 0.2 | 1.5 | ±0.4 | 500 | |

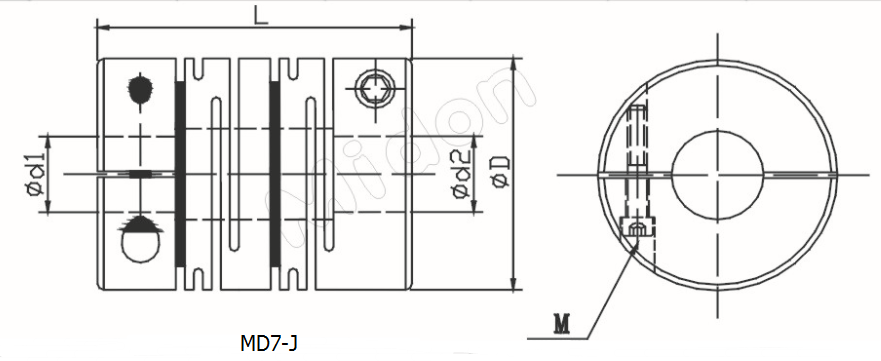

| 型號 Model | d1/d2 | D | L | L1 | F | M | 擰緊矩 力 | 額定扭矩 | 最大扭矩 | 最高轉速 | 慣性力矩 | 靜態扭矩剛性 | 徑向 偏差 | 角向偏差 | 軸向偏差 | 重量 |
| MD7-J12 | 3~5 | 12 | 19 | 2.5 | 2.5M | 0.5 | 0.5 | 1 | 30000 | 7.6×10-8 | 33 | 0.1 | 1.5 | ±0.3 | 4 | |
| MD7-J16 | 4~7 | 16 | 23 | 3 | 3M | 0.7 | 0.8 | 1.6 | 22000 | 3.2×10-7 | 46 | 0.1 | 1.5 | ±0.3 | 8 | |
| MD7-J20 | 5~10 | 20 | 26 | 3 | 3M | 0.7 | 1.1 | 2.2 | 18000 | 8.8×10-6 | 115 | 0.1 | 1.5 | ±0.3 | 16 | |
| MD7-J25 | 8~12 | 25 | 31 | 4 | 4M | 1.7 | 1.4 | 2.8 | 14000 | 2.5×10-6 | 165 | 0.15 | 1.5 | ±0.3 | 28 | |
| MD7-J32 | 10~14 | 32 | 41 | 6 | 4M | 1.7 | 2.8 | 5.6 | 10000 | 9.6×10-6 | 270 | 0.15 | 1.5 | ±0.4 | 62 | |
| MD7-J40 | 10~18 | 40 | 56 | 8.5 | 5M | 4 | 6.3 | 12.6 | 9400 | 3.2×10-5 | 345 | 0.2 | 1.5 | ±0.4 | 134 | |
| MD7-J50 | 12~20 | 50 | 71 | 11 | 6M | 7 | 11 | 22 | 7600 | 9×10-5 | 580 | 0.2 | 1.5 | ±0.4 | 266 | |
| MD7-J63 | 14~24 | 63 | 90 | 13 | 8M | 15 | 22 | 44 | 6000 | 3.1×10-4 | 830 | 0.2 | 1.5 | ±0.4 | 500 | |

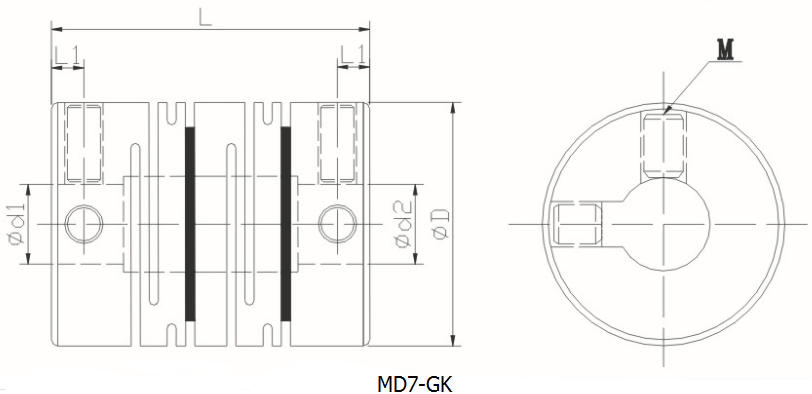

| 型號 Model | d1/d2 | D | L | L1 | F | M | 擰緊力矩 | 額定扭矩 | 最大扭矩 | 最高轉速 | 慣性力矩 | 靜態扭矩剛性 | 徑向偏差 | 角向偏差 | 軸向偏差 | 重量 |
| MD7-GK32 | 10~14 | 32 | 41 | 6 | 4M | 1.7 | 2.8 | 5.6 | 10000 | 9.6×10-6 | 270 | 0.15 | 1.5 | ±0.4 | 62 | |
| MD7-GK40 | 10~18 | 40 | 56 | 8.5 | 5M | 4 | 6.3 | 12.6 | 9400 | 3.2×10-5 | 345 | 0.2 | 1.5 | ±0.4 | 134 | |
| MD7-GK50 | 12~20 | 50 | 71 | 11 | 6M | 7 | 11 | 22 | 7600 | 9×10-5 | 580 | 0.2 | 1.5 | ±0.4 | 266 | |
| MD7-GK63 | 14~24 | 63 | 90 | 13 | 8M | 15 | 22 | 44 | 6000 | 3.1×10-4 | 830 | 0.2 | 1.5 | ±0.4 | 500 | |
伺服聯軸器的安裝使用方法：
1. 安裝前應首先檢查原動機和工作機兩軸是否同心，兩軸表面是否有包裝紙和碰傷，聯軸器兩個半聯軸節內孔是否有雜物，內孔棱邊是否有碰傷、如有應將軸、半聯軸節清理干凈，碰傷用細銼處理好。然后檢查兩個半聯軸節的內孔直徑和長度是否同原動機、工作機的直徑和軸伸長度尺寸相符。
2. 為了便于安裝，最好是將兩個半聯軸節放在120--150的保溫箱或油槽中進行預熱，使內孔尺寸漲大很容易裝上。安裝后保證軸頭不能凸出半聯軸節端面，以齊平為好。檢測兩半聯軸節之間的距離：
3.安裝螺栓：把螺栓從法蘭盤小孔外側穿入，從另一件法蘭盤大孔外側穿出套上緩沖套、彈性墊圈、扭上螺母,用扳手將螺母把緊。如安裝不適或拆除更換，又不損傷軸及半聯，安裝完畢后，轉動自如無別勁為好。
4. 操作工須知：在啟動設備前應先檢查聯軸器的螺母是否有松動或脫落，如有要及時將螺母用扳手把緊。應先空載啟動設備1分鐘后將負載管線閥門打開；停機順序相反。(請每月將聯軸器外部用機油涂刷一遍)。
