首頁 » 邁動產品 » 聯軸器 » 伺服聯軸器

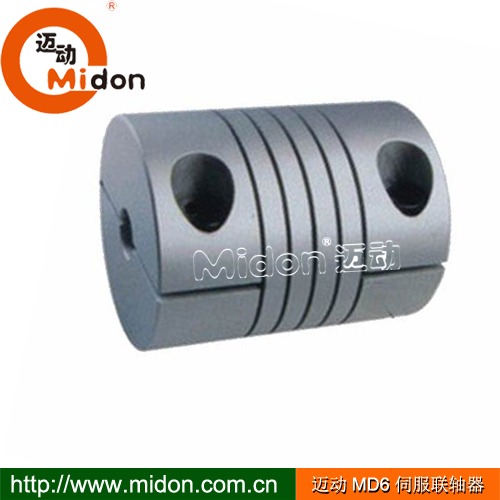

MD6系列 邁動（螺旋式）伺服聯軸器，，高疲勞抵抗，等速回轉。允許平行偏差0.25mm,角度偏差5°，軸向偏差±0.25mm。有鋁合金和不銹鋼材料可供選擇，一體化、小型、低慣量，廣泛應用于編碼器及微型電機的傳動聯結。產品廣泛應用于冶金，石油，礦山，紡織，印刷，建材，化工等行業。

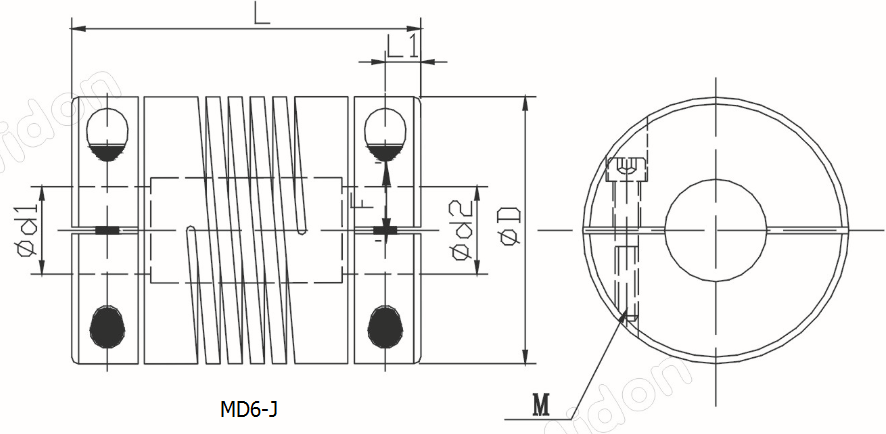

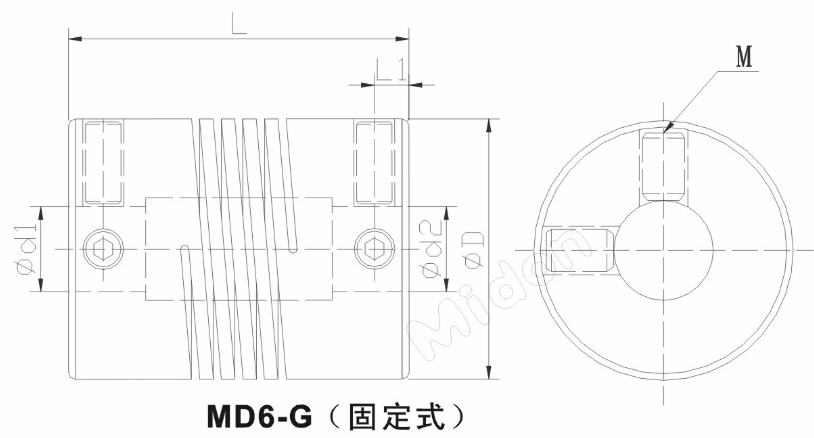

MD6系列邁動（螺旋式）伺服聯軸器基本尺寸參數
| MD6系列 邁動（螺旋式）伺服聯軸器 | ||||||||||||||||
| 型號 Model | d1/d2 | D | L | L1 | F | M | 擰緊力矩 | 額定扭矩 | 最大扭矩 | 最高轉速 | 慣性力矩 | 靜態扭矩剛性 | 徑向偏差 | 角向偏差 | 軸向 | 重量 |
| MD6-G15 | 3~5 | 15 | 21 | 2.6 | M3 | 0.7 | 0.2 | 0.4 | 13000 | 3.0×10-7 | 36 | 0.12 | 2.0 | 10 | ||
| MD6-G17 | 4~6 | 17 | 23 | 3.1 | M3 | 0.7 | 0.3 | 0.6 | 12000 | 3.2×10-7 | 65 | 0.12 | 2.0 | 12 | ||
| MD6-G19 | 5~8 | 19 | 19 | 2.6 | M4 | 1.5 | 0.5 | 1 | 10000 | 6.1×10-6 | 100 | 0.12 | 2.0 | 12 | ||
| MD6-G25 | 5~10 | 25 | 25 | 3.6 | M4 | 1.7 | 1.2 | 2.4 | 10000 | 2.6×10-6 | 170 | 0.1 | 2.0 | 28 | ||
| MD6-G29 | 6~13 | 29 | 29 | 3.6 | M5 | 1.7 | 1.6 | 3.2 | 8000 | 8.9*10-6 | 260 | 0.1 | 2.0 | 44 | ||
| MD6-G38 | 8~15 | 38 | 38 | 4.2 | M5 | 3.8 | 4.2 | 8.4 | 8000 | 3.2*10-5 | 330 | 0.1 | 2.0 | 78 | ||
| MD6-G50 | 12~19 | 50 | 51 | 5.3 | M6 | 4 | 9 | 18 | 6000 | 9.8*10-5 | 560 | 0.1 | 2.0 | 130 | ||
型號 Model | d1/d2 | D | L | L1 | F | M | 擰緊力矩 | 額定扭矩 | 最大扭矩 | 最高轉速 | 慣性力矩 | 靜態扭矩剛性 | 徑向偏差 | 角向偏差 | 重量 | |
| MD6-J15 | 3~5 | 15 | 21 | 2.6 | M3 | 0.7 | 0.2 | 0.4 | 13000 | 3.0×10-7 | 36 | 0.12 | 2.0 | 10 | ||
| MD6-J17 | 4~6 | 17 | 23 | 3.1 | M3 | 0.7 | 0.3 | 0.6 | 12000 | 3.2×10-7 | 65 | 0.12 | 2.0 | 12 | ||
| MD6-J19 | 5~8 | 19 | 22 | 3.1 | M2.5 | 1 | 0.5 | 1 | 8000 | 6.1×10-6 | 110 | 0.1 | 2 | 14 | ||
| MD6-J25 | 5~10 | 25 | 31 | 4.2 | M3 | 1.5 | 1.2 | 2.4 | 6000 | 2.6×10-6 | 170 | 0.1 | 2 | 34 | ||
| MD6-J29 | 6~13 | 29 | 38 | 5 | M3 | 2 | 1.6 | 3.2 | 5000 | 8.9×10-6 | 260 | 0.1 | 2 | 48 | ||
| MD6-J38 | 8~15 | 38 | 41 | 5.9 | M5 | 4 | 4.2 | 8.4 | 4500 | 3.2×10-5 | 330 | 0.1 | 2 | 96 | ||
| MD6-J50 | 12~19 | 50 | 51 | 6.7 | M6 | 7.5 | 9 | 18 | 4500 | 9.8×10-5 | 560 | 0.1 | 2 | 140 | ||
伺服聯軸器的安裝使用方法：
1. 安裝前應首先檢查原動機和工作機兩軸是否同心，兩軸表面是否有包裝紙和碰傷，聯軸器兩個半聯軸節內孔是否有雜物，內孔棱邊是否有碰傷、如有應將軸、半聯軸節清理干凈，碰傷用細銼處理好。然后檢查兩個半聯軸節的內孔直徑和長度是否同原動機、工作機的直徑和軸伸長度尺寸相符。
2. 為了便于安裝，最好是將兩個半聯軸節放在120--150的保溫箱或油槽中進行預熱，使內孔尺寸漲大很容易裝上。安裝后保證軸頭不能凸出半聯軸節端面，以齊平為好。檢測兩半聯軸節之間的距離：
3.安裝螺栓：把螺栓從法蘭盤小孔外側穿入，從另一件法蘭盤大孔外側穿出套上緩沖套、彈性墊圈、扭上螺母,用扳手將螺母把緊。如安裝不適或拆除更換，又不損傷軸及半聯，安裝完畢后，轉動自如無別勁為好。
4. 操作工須知：在啟動設備前應先檢查聯軸器的螺母是否有松動或脫落，如有要及時將螺母用扳手把緊。應先空載啟動設備1分鐘后將負載管線閥門打開；停機順序相反。(請每月將聯軸器外部用機油涂刷一遍)?！?/span>
