首頁 » 邁動產品 » 離合制動器 » 牙嵌電磁離合器

產品介紹Product

產品名稱：: DLY3-16A 牙嵌式電磁離合器定位式牙嵌離合器

產品特性：: DLY3-16A ,牙嵌式電磁離合器，高速離合器 160N.M 可以生產成為定位式牙嵌離合器邁動工業--牙嵌式電磁離合器為牙嵌式有滑環定位電磁離合器。主要用于機械傳動系統中，可在主動部分運轉的情況下，使其主動部分與從動部分在一定的位置結合，增加了傳遞精度，從而達到定位和傳遞扭矩等目的。廣泛用于金屬加工機械，冶金軋鋼機械，

品牌：: 邁動工業

材質：

表面：

壽命：

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

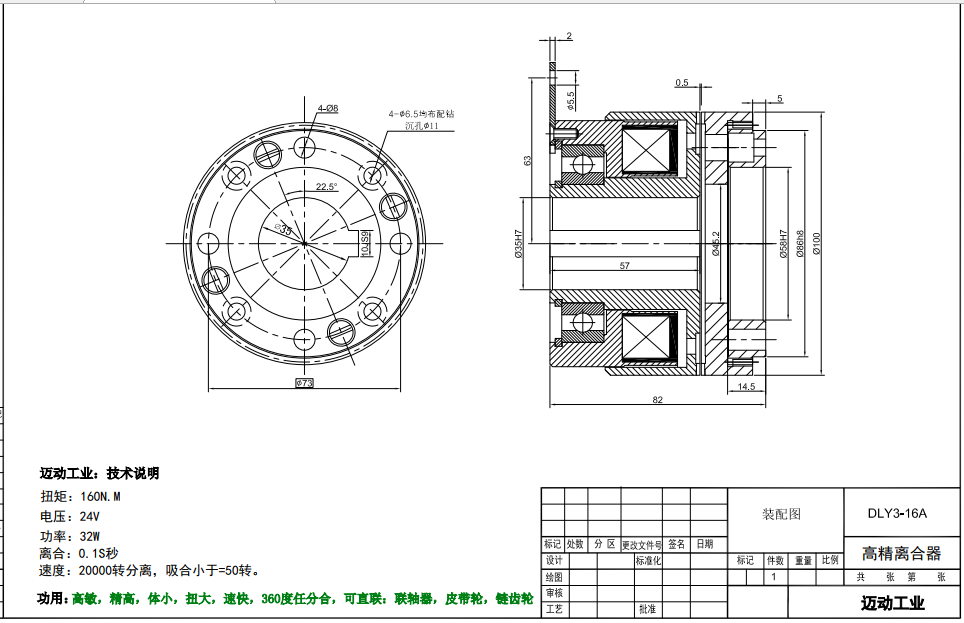

DLY3-16A 牙嵌式電磁離合器定位式牙嵌離合器

體小，扭大，高速，高靈，耐壽，省空，由邁動工業匠工研造。

邁動工業--牙嵌式電磁離合器為牙嵌式有滑環定位電磁離合器。主要用于機械傳動系統中，可在主動部分運轉的情況下，使其主動部分與從動部分在一定的位置結合，增加了傳遞精度，從而達到定位和傳遞扭矩等目的。廣泛用于金屬加工機械，冶金軋鋼機械，包裝機械，醫療機械，食品加工機械，紡織印染機械，造紙機械，精密機床等行業，實現離合、換向、變速、制動、定位等功能。

DLY3-16A 牙嵌離合器，TZ16得電離合器，DLY3--16A 出線離合器，160N.M離合器，類同可代日本神岡TZ16, TZ-16 160N.M

規格 Model	額定傳遞力矩 Rated Transmitting Torque (N.m)	額定電壓 Rated Voltage D.C(V)	線圈消耗功率(20℃) Coil power(20℃) W	允許最高吸合轉速 Max Engagement Speed r/min	允許最高轉速 Max Allowed Speed（r/min）
DLY3-1A	20	24	13	50	3000

DLY3-5A	50	24	24	50	4500

DLY3-8A	80	24	25	50	4000

DLY3-16A	160	24	32	50	3500

DLY3-25A	250	24	38	20	3300

DLY3-41A	410	24	64	15	3000

DLY3-63A	630	24	60	15	2500

DLY3-100A	1000	24	80	15	2200

DLY3-200A	2200	24	110	15	1800

DLY3-1000A	10000	110	260	15	1500

規格 Model	徑向尺寸Radial Dimensions												軸向尺寸Axial Dimensions
	從外徑 D1	裝心圓徑 D2	磁套內徑D3	隔套內徑D4	軸承內徑D5	離轂臺徑 D6	主外徑D7	彈孔徑 φ1	裝孔徑 φ2	內孔徑φ	孔鍵高 h	鍵寬 e	總長 L	主套長L1	定位深L2	定位寬L3	定位角 a	間隙 δ
DLY3-1A	57	36	22.5	22.5	10	20	57	3*φ4	3*M4	10	11.8	JS93	43	32	5	6	45°	0.3±0.05

DLY3-5A	82	58	42	36	35	75	82	3-φ4.5	3-φ10	20	22.80+0.1	6JS9	55	42	6	8	45°	0.3±0.05

DLY3-8A	87.2	60	58	45	35	58	82.2	4*φ10	2*φ6.6	20	22.8	6 JS9	51	30	5	15	0°	0.4±0.1

DLY3-16A	100	73	58	47	50	98	100	4*φ11	4*φ5	25	28.3	8JS9	82	57	2	16	0°	0.3±0.05

DLY3-25A	115	80	62	55	55	105	115	3-φ6.5	3-φ12	40	43.30+0.2	12	70	50.8	5	10	45°	0.4±0.1

DLY3-41A	134	95	72	68	70	127	134	6-φ8.5	6-φ15	45	48.80+0.2	14	83	61	7	10	45°	0.4±0.1

DLY3-63A	145	95	72	65	65	127	145	3-φ8.5	3-φ15	40	43.30+0.2	12	85.6	64.5	5	10	45°	0.7±0.1

DLY3-100A	166	120	90	80	85	152	166	6-φ8.5	6-φ14.5	60	64.40+0.2	18	95	68	10	12	45°	0.7±0.1

DLY3-200A	210	160	130	95	105	190	210	6-φ10.5	6-φ18	85	90.40+0.2	22	110	80	10	12	45°	0.4±0.05

DLY3-1000A	420	310	190	178	200	230	460	8-φ12	8*M16	130	1374+0.2	32	262	192	40	M10*6	0°	1±0.05

24V 28W 160N.M 出線聯接鏈輪，齒輪，皮帶輪，同步輪或其它法蘭盤等物體，實現得電合，失電離的工作需要。

它的工作條件
1.周圍空氣溫度為-5℃--+40℃。
2.在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。 3.離合器需在有潤滑油的條件下工作。
4.離合器線圈的電壓波動不超過+5%和-15%的額定電壓。 5.離合器安裝地點的海拔不超過2000米。
